在我们事情中经常遇到需要凭证用电装备功率来选择电线巨细 ，虽然不难 ，可是有许多朋侪依然不知道怎么详细该盘算。这里来跟各人分享一下怎样凭证功率选择电线巨细。
凭证功率配线 ，第一步就是先凭证功率盘算出电流巨细 ，由于电线巨细主要取决于电流巨细。那么电流巨细该怎样盘算呢？
单相盘算公式：
三相盘算公式：
其中：
I体现电流 ；P体现有功功率 ；U体现电压 ；
cosΦ体现功率因数 ，阻性负载cosΦ=1 ，感性负载cosΦ=0.8
举个例子：2500W的单相电热水壶 ，它的额定电流是几多呢？
再举个例子：2500W的三相电机 ，它的额定电流是几多？
凭证公式盘算很贫困 ，也容易蜕化 ，那么有没有更轻盈的要领呢？虽然有 ，我们也可以凭证履向来估算电流大�。�
220V阻性负载 ，1KW约莫4.5A电流 ；220V感性负载 ，1KW约莫5.6A电流
380V阻性负载 ，1KW约莫1.5A电流 ；380V感性负载 ，1KW约莫2.0A电流
凭证电流巨细选线一样平常有两种方法 ，第一种是通过查表 ，第二种是通过口诀估算。查表获得的数据较量准确 ，适用于大批量配线或者大电缆。通过口诀估算一样平常适用于对截面积要求不严酷的情形。
好比某公司大批量生产电饭煲 ，要给电饭煲配电源线。假设0.75平方的铜线就能知足要求 ，若是接纳1平方铜线虽然也能胜任 ，可是会增添许多本钱。同样若是我们要给某一台机械配线 ，假设1平方铜线能知足要求 ，可是我们接纳1.5平方的铜线 ，这也未尝不可。
这里我就以查表选电线巨细为例 ，如图

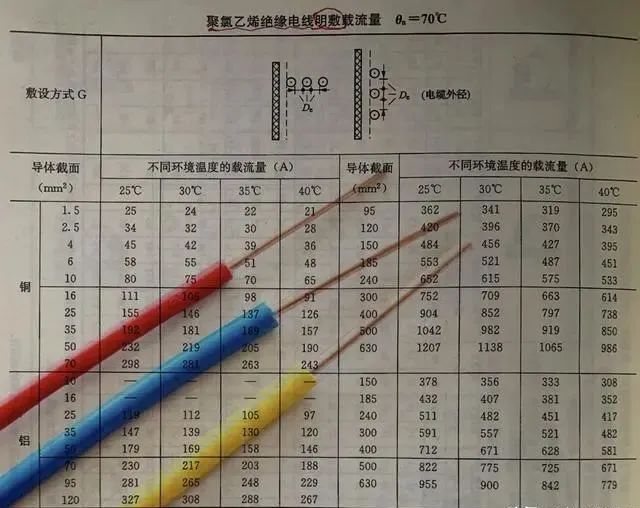

上图是聚氯乙烯绝缘电线 明线装置载流量（数据泉源于《供配电设计手册》）
“聚氯乙烯绝缘电线”也叫“BV线” ，也就是我们常说的“塑料硬线”。若是以为图片有用 ，建议各人可以把图片生涯到手机里 ，或者收藏这篇文章 ，省得以后需要的时间找不到。

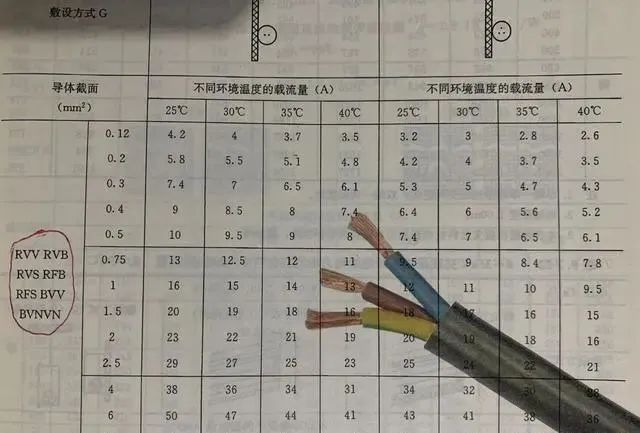

上图是聚氯乙烯绝缘聚氯乙烯护套电缆 明线装置载流量（数据泉源于《供配电设计手册》）
“聚氯乙烯绝缘聚氯乙烯护套电缆”也叫“RVV电缆” ，也就是我们常说的“护套线”。
从该表格可以看出 ，0.75平方的两芯护套线在常温（35℃）下的清静载流量为12A ；1平方的两芯护套线在常温（35℃）下的清静载流量为14A。

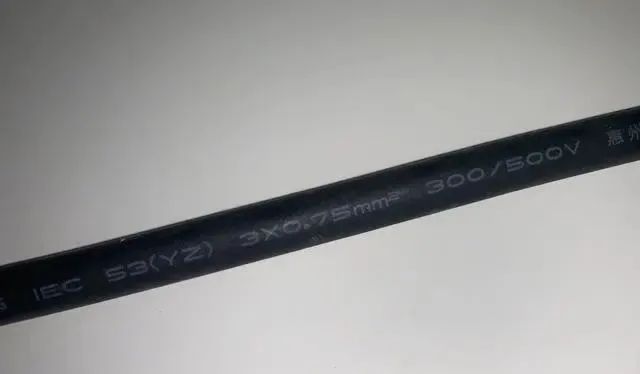

关于额定电压220V、功率2500瓦的用电装备 ，若是接纳护套线供电 ，那么1平方大截面积足以 ；某些杂牌的用电装备 ，也有可能接纳0.75平方的护套线。
注重：关于家庭装修或其他配线 ，我们还要按相关规范执行。好比家装规范要求插座必需接纳2.5平方以上铜线 ，照明必需接纳1.5平方以上的铜线。以是在家装施工中 ，插座回路不管用电几多 ，都要接纳2.5平方以上的铜线。
