电缆通过内河，可以征得有关部分赞成，从蹊径桥梁的人行道板下通过，不然需制作电缆管线桥。在工厂区内，当敷设多根电缆，而直埋敷设有难题时，可以制作电缆沟或倾轧的电缆桥架。电缆桥架的内部结构与电缆沟相仿。

??电缆沟一样平常用于变配电站内或工厂区，不推荐用于市区蹊径。（外地区的现实应用看，电缆沟的数目相对较多，一些是应用在市区蹊径上）电缆沟接纳钢筋混凝土或砖砌结构，用预制钢筋混凝土盖板或钢制盖板笼罩，盖板顶面与地面相平。

??电缆桥架和电缆沟有下述手艺要求:

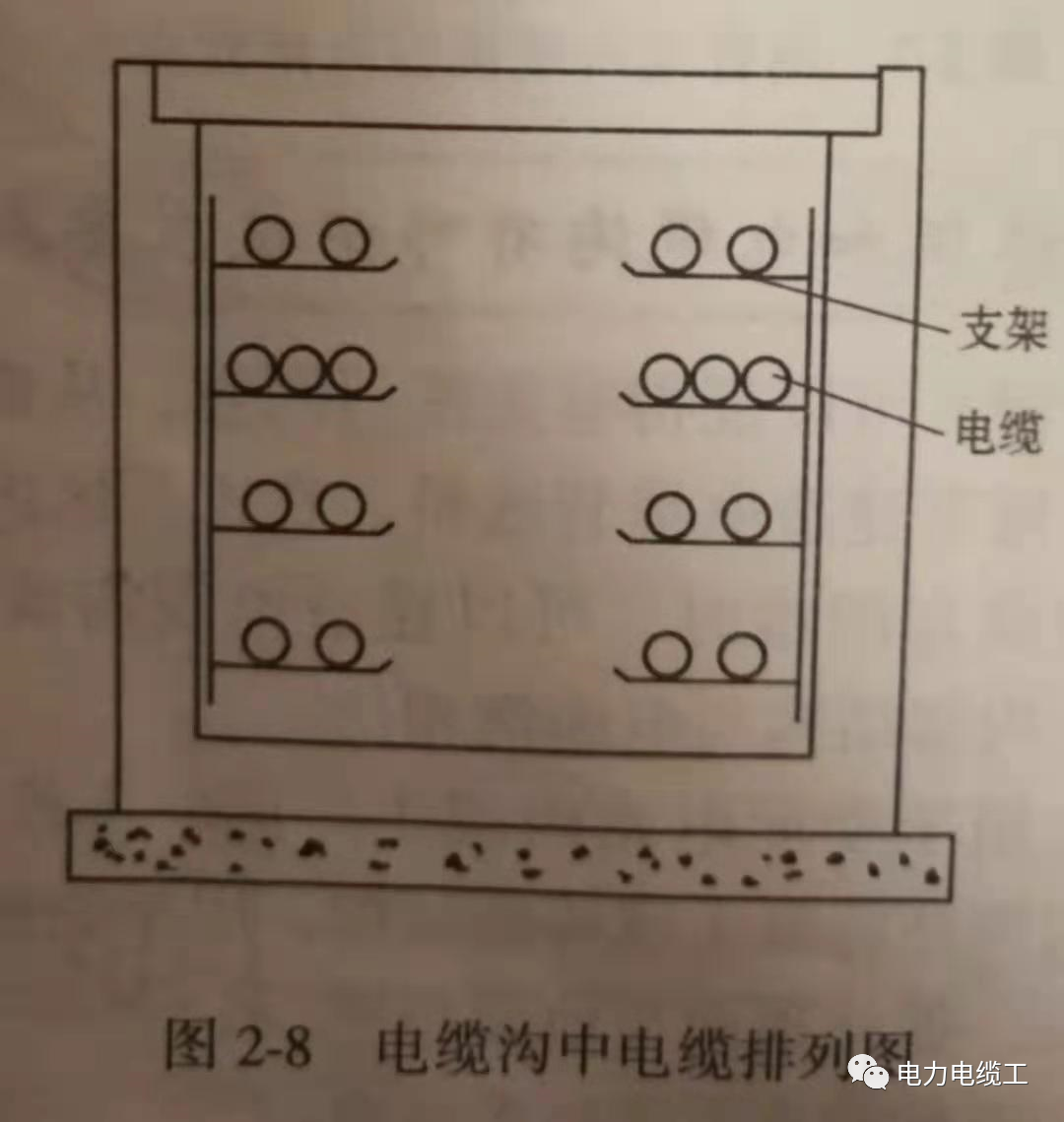

??（1）内净尺寸和间距。凭证敷设电缆的条数和电缆外径，确定内净尺寸。表2-3为电缆沟内最小允许距离。

??（2）支架和接地。电缆支架按结构差别，有装配式和工厂分段制造的电缆托架等种类；以材质来分，有金属支架和塑料支架。金属支架应接纳热浸镀锌，并与接地网毗连。以硬质塑料制成的塑料支架，又称绝缘支架，具有一定的机械强度并耐侵蚀。支架相互间距为1m。

?电缆沟接地网的接地电阻应小于4。

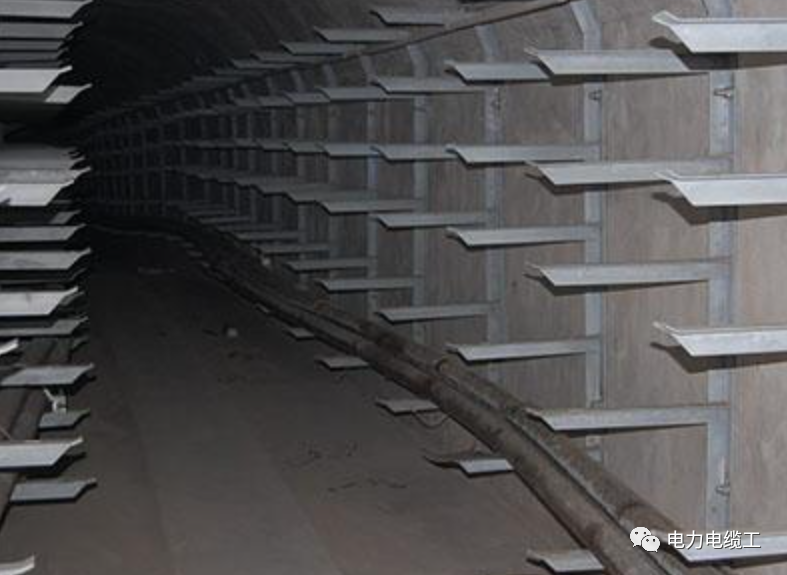

金属支架

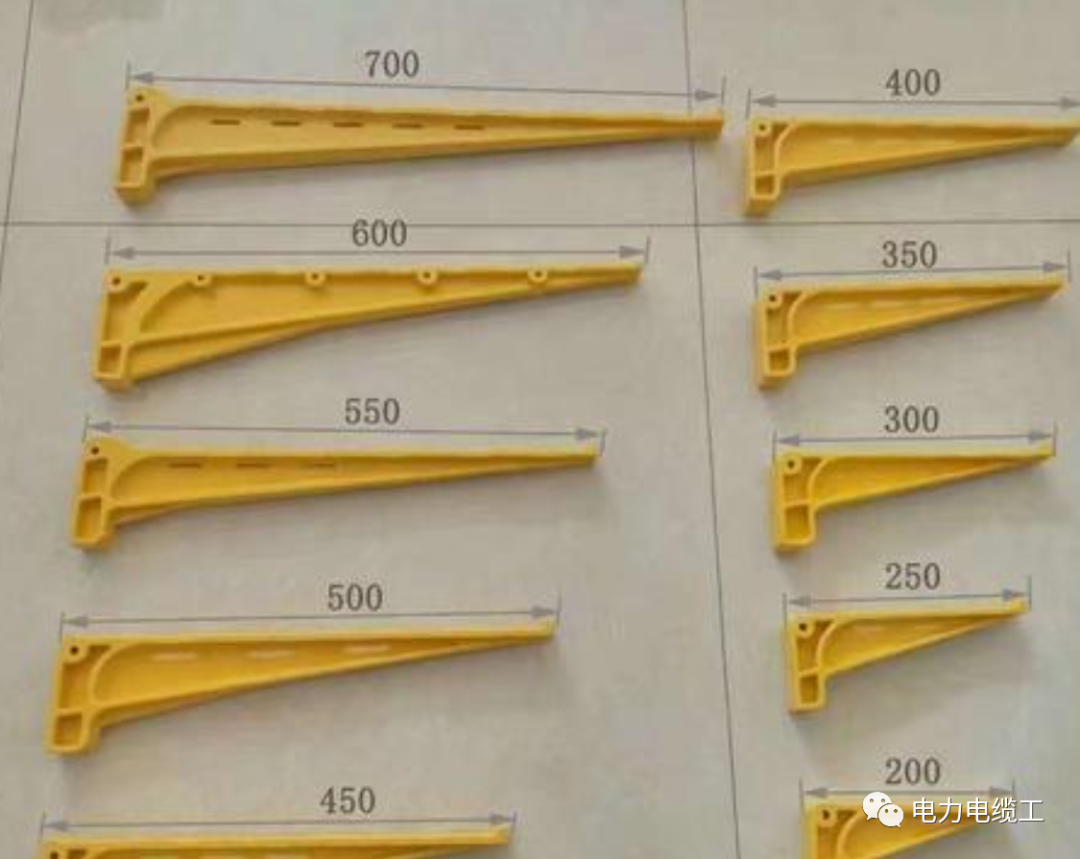

塑料支架

（3）防火步伐主要有4个方面。

??1）选用裸铠装或聚氯乙烯外护套电缆，须要时可用阻燃电缆。不得选用有纤维绕包外被层的电缆。电缆排列间距应切合表2-3的划定。

??2）电缆讨论以置于防火槽盒中为宜，或者用防火包带包绕两层。

??3）高压电缆应置于防火槽盒内，或敷设于沟底，并用沙子笼罩。

??4）提防可燃性气体渗入。

（4）电缆沟盖板。电缆沟盖板必需知足蹊径承载要求，钢筋混凝土盖板应有角钢或槽钢包边。电缆沟的齿口也应用角钢�；�。盖板尺寸要与齿口相吻合，不宜有过大间隙。盖板和齿口的角钢或槽钢要除锈后刷红丹漆二遍，黑漆或灰色漆一遍。
